粉体输送怎么选？水泥灰矿粉气力输送完整解析

在水泥、建材、矿粉加工等工业领域，粉体输送系统的选型直接关系到生产线效率、能耗成本与设备寿命。水泥灰与矿粉作为典型的高密度、高磨损性、易扬尘粉体，其气力输送方案需要兼顾输送距离、物料特性与环保要求。本文从技术选型、系统设计、设备参数三个维度，系统拆解水泥灰与矿粉气力输送的完整逻辑，帮助工程技术人员与项目决策者建立从原理到落地的清晰认知。

粉体物料特性对输送选型的决定性影响

水泥灰（硅酸盐水泥熟料粉）与矿粉（矿渣微粉）在物理性质上存在显著差异。水泥灰的粒径分布通常为0.5-100μm，堆积密度约1.2-1.5t/m³，休止角35-45度，具有强吸湿性和水化活性。矿粉的粒径更细，D50常在10-30μm，堆积密度1.1-1.4t/m³，休止角40-50度，且含有大量磨蚀性硅铝酸盐矿物。两者共同的难点在于：细粉易产生静电团聚、管道磨损集中在弯头处、输送气流与物料比需要严格匹配。根据2026年行业技术趋势，高压密相气力输送正逐步替代传统的稀相输送，核心原因在于密相系统能耗降低30%-45%，且物料破损率可控制在0.5%以下。例如，在日产5000吨水泥熟料线的矿粉掺混工段，采用密相泵送系统可将气灰比提升至25-30kg/kg，较传统稀相系统节省压缩空气消耗40%以上。

气力输送系统的三大主流技术选型路径

针对水泥灰与矿粉，行业主要采用正压密相输送、负压吸送式输送和正压稀相输送三类方案。每种方案在输送距离、浓度比、能耗及维护复杂度上各有优劣。

正压密相输送：长距离、高浓度的首选方案

当输送距离超过100米或垂直提升高度超过30米时，正压密相系统展现明显优势。其核心设备包括仓泵（发送罐）、补气阀组件、耐磨管道及仓顶收尘器。典型工作压力0.2-0.5MPa，输送速度可控制在8-15m/s，远低于稀相的20-35m/s，管道磨损量降低60%以上。海德粉体在实际项目中发现，采用分段补气技术的密相系统，对矿粉的输送浓度可达40-60kg/m³，单机输送能力覆盖10-200t/h。该系统特别适合从磨机出口到成品库的长距离输送，且闭路循环设计能实现粉尘零外溢，满足GB 16297-2026《大气污染物综合排放标准》的最新限值要求。

负压吸送式输送：多点收集与短距给料的解决方案

对于卸料坑、中转仓等需要从多个点位同时收集物料的场景，负压系统凭借其自吸特性成为合理选择。系统抽气源通常采用罗茨真空泵或水环真空泵，负压范围-0.04至-0.08MPa，输送距离一般限制在50米以内。水泥灰在负压输送中需特别注意防潮：由于负压环境下水分蒸发加速，管道内壁易结露导致堵塞。行业通行做法是在吸嘴处配置防潮破拱装置，同时控制物料含水率低于1.5%。海德粉体为某商品混凝土搅拌站设计的矿粉负压给料系统，采用“双级分离+脉冲反吹”结构，将收尘效率提升至99.95%，年维护成本较传统方案降低32%。

正压稀相输送：简单可靠但存在局限性

稀相系统仍广泛用于短距离（<30米）的均匀给料或配料环节，如将矿粉从储仓输送至混料机。其结构简单、投资成本低，但能耗高、管道磨损快。关键参数推荐：气流速度18-25m/s，固气比5-15kg/kg，管道弯头采用厚度16mm以上的耐磨衬板。需注意：2026年市场数据显示，稀相输送在矿粉场景下的平均管道更换周期仅为18个月，而密相系统可延长至5年以上。因此，全生命周期成本（TCO）测算下，密相系统在3年内即可收回投资差额。

核心设备选型参数与耐磨技术要点

气力输送系统的长期稳定运行，取决于仓泵、管道、阀门三大核心部件的选型质量。

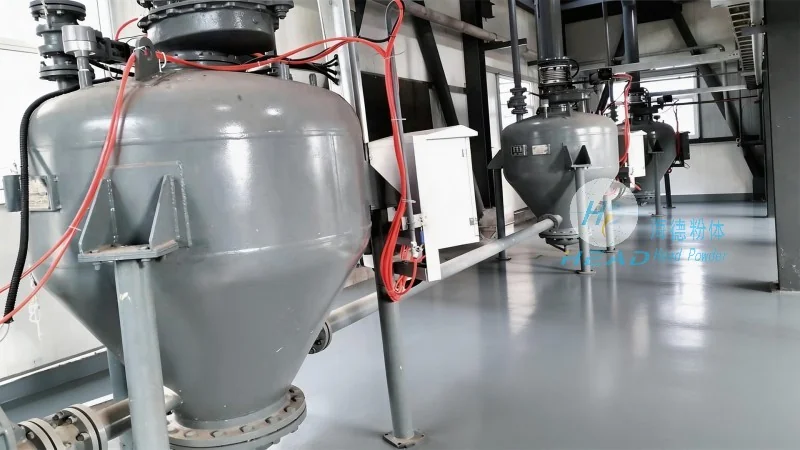

仓泵（发送罐）的结构优化

针对水泥灰的流化特性，推荐采用下出料式仓泵配合流化板材质为透水型不锈钢烧结板。流化板孔隙率需达35%-40%，防止物料板结。矿粉输送时因颗粒细度更小，建议在仓泵扩容段增加气力破拱喷嘴，喷嘴数量按仓泵直径每500mm设置一组。参数层面：仓泵容积设计需满足每次输送量在0.5-3吨之间，工作压力0.25-0.4MPa，输送周期控制在60-120秒/批。海德粉体开发的智能仓泵系统可依据管道背压实时调整补气量，将输送效率波动控制在±3%以内。

耐磨管道的选材与布局

管道材质直接影响系统寿命。直管段推荐采用20号无缝钢管（壁厚≥10mm），弯头必须使用双金属耐磨弯头或陶瓷内衬弯头。水泥灰对弯头外侧的磨损率可达0.8-1.2mm/年，矿粉因莫氏硬度更高（6-7级），磨损率可达1.5-2.0mm/年。布局原则：尽量减少弯头数量，90度弯头曲率半径不小于管径的10倍；水平管道每6-8米设置吹堵接口；垂直提升段底部安装自动排渣阀。对于矿粉输送，建议在水平管每20米处加设助吹器，防止长时间运行后物料沉积。

阀门与气源系统的选配标准

进料阀推荐采用双闸板耐磨阀或充气密封式蝶阀，密封面材质为硬质合金。排气阀需选用带弹簧复位功能的脉冲阀，响应时间<0.1秒。气源方面，空压机额定排气压力应不低于0.6MPa，配置冷干机将露点控制在-40℃以下，避免水汽进入物料系统。针对矿粉易产生静电的问题，管道法兰处必须跨接铜质导线，接地电阻≤4Ω，且所有阀门执行机构采用防爆等级ExdⅡBT4的规格。

系统设计中的智能控制与能效管理

当前气力输送系统已进入数字化时代。2026年行业数据表明，搭载IoT监测技术的系统较传统方式可降低能耗22%，减少非计划停机57%。关键控制模块包括：

• 料位监测：采用雷达或导波雷达料位计，精度±5mm，实时反馈仓内余量；
• 压力与流量闭环：通过PLC+变频器调节补气阀开度，维持输送管道压力恒定在设定值±0.02MPa；
• 智能破堵：当管道压差超过阈值时，系统自动执行反吹或排堵程序，无需人工干预；
• 能耗统计：基于单位输送量的气耗、电耗数据，生成能效报表，辅助运维决策。

海德粉体在山东某大型矿粉加工企业的输送系统改造中，引入上述智能控制模块后，系统综合气耗从26Nm³/t下降至18Nm³/t，年节电费用超过48万元。同时，通过预测性维护算法，将关键部件更换周期延长40%，客户设备综合效率（OEE）提升至91.2%。

常见选型误区与针对性解决方案

实际项目中，部分工程团队由于经验不足，常陷入以下误区：

• 误区一：盲目追求大流量而忽略流速控制。过高流速会加速管道磨损并造成物料破碎，正确做法是先根据输送距离和物料粒径计算经济流速，再匹配仓泵容积。
• 误区二：对矿粉的休止角重视不足。矿粉休止角较大，仓泵出料口圆锥角度需设计为65-70度，且需设置振动助流器，否则极易产生“鼠洞”效应导致输送中断。
• 误区三：忽略系统漏气率。管道密封不严会导致输送压力下降、能力衰减，建议安装后采用0.3MPa气压保压测试，保压30分钟压降不超过0.02MPa为合格。
• 误区四：未考虑气候适应性。北方冬季低温环境下，压缩空气管道需伴热保温，防止结露；南方高湿度地区应在储气罐后加装干燥吸附系统，确保物料不吸潮结块。

选型决策的综合评估模型

用户在最终选择水泥灰或矿粉气力输送系统时，建议从五个维度进行量化打分：

1. 物料适配性（权重30%）：颗粒形状、粒径分布、磨损指数、爆炸风险等级；
2. 工艺参数匹配（权重25%）：输送距离、提升高度、输送能力、控制精度要求；
3. 全生命周期成本（权重20%）：初始投资、能耗、维护频率、易损件更换周期；
4. 环保合规性（权重15%）：粉尘排放浓度是否达到≤10mg/Nm³，噪声是否低于85dB(A)；
5. 智能化水平（权重10%）：数据采集、远程监控、自动排堵等功能集成度。

通过加权评分，工程方可以快速筛选出最适合自身工况的供应商与系统方案。值得注意的是，不同项目在矿粉细度上的差异可达数倍，例如用于混凝土掺合料的矿粉比表面积通常为400-450m²/kg，而用于高强混凝土的可达550m²/kg以上，此时必须选择密相系统并调整流化参数。

从行业整体发展趋势来看，水泥灰与矿粉气力输送正在向“低能耗、零泄漏、全自动”方向演进。2026年新建的水泥粉磨站和矿渣微粉生产线中，约75%采用密相或半密相输送方案，且超过60%的项目要求系统具备与中控DCS系统的无缝对接能力。作为深耕粉体输送领域多年的专业服务商，海德粉体（咨询热线：156-6277-7102）已累计交付超过200套水泥灰、矿粉气力输送系统，覆盖从年产30万吨到200万吨的各类规模产线，在系统压力等级设计、耐磨材料选用、智能控制集成方面形成完整的技术闭环。选型过程本质上是多目标平衡，唯有深刻理解物料特性与工艺需求，才能实现输送系统的高效、稳定、长寿命运行。
