粉体输送怎么选？锂电池纳米材料气力输送完整解析

在锂电池材料制备过程中，纳米级粉体的输送效率与稳定性直接决定最终产品的电化学性能与批次一致性。随着动力电池能量密度持续攀升，正极材料、负极材料及导电剂的粒径已从微米级向纳米级演进，这对粉体输送系统提出了近乎苛刻的要求：既要保证纳米颗粒在输送过程中不团聚、不破损，又要实现密闭、无尘、低能耗的连续作业。然而，许多企业在选择气力输送方案时往往陷入误区——有的盲目追求高速度导致粉体破碎，有的忽略粒子间范德华力造成管道堵塞，还有的因系统设计不当造成能源浪费。本文将从锂电池纳米材料的物理特性出发，完整解析气力输送的选型逻辑、系统架构、关键技术参数及落地经验，帮助从业者构建可靠、经济、可扩展的粉体处理能力。

锂电池纳米材料的输送难点与物理本质

纳米粉体比表面积可达数十平方米每克，表面能极高，颗粒间存在强烈的范德华力与静电引力，极易发生团聚。当粒径小于100纳米时，粒子间的内聚力甚至可超过重力数倍，这使得传统机械输送或稀相气力输送方式难以胜任。此外，锂电池材料对水分、氧气敏感，输送过程中必须严格隔离空气，避免吸潮或氧化。另一大挑战是磨损问题：纳米颗粒虽小，但高速运动时仍会对管壁造成冲蚀，尤其是在弯头处，若选材不当，金属杂质会污染物料，进而影响电池安全。因此，选型的第一步并非比较气源设备，而是深入理解物料特性：包括真实密度、堆积密度、休止角、流动性、吸湿性、静电倾向以及颗粒硬度等。例如，磷酸铁锂纳米粉体的堆积密度常在0.5至0.8 g/cm³之间，休止角可能超过45度，属于中等偏难流动物料；而高镍三元材料因颗粒形貌不规则，易在管道内壁形成粘附层。海德粉体在长期项目实践中发现，只有将物料参数输入系统设计模型，才能避免“大马拉小车”或系统频繁堵塞等极端情况。

气力输送方式对比：稀相、密相与栓流的选择逻辑

根据输送浓度与气流速度，气力输送主要分为稀相输送、密相输送和栓流输送三大类。对于锂电池纳米材料，稀相输送因气流速度高达20-30 m/s，虽能防止沉降，但强冲击力极易导致纳米颗粒破碎，同时因气固比低，能耗较高，一般不推荐用于敏感纳米材料。密相输送（通常气固比大于15:1）采用低速高压气流（速度约5-10 m/s），物料以连续流形式移动，剪切力和碰撞强度显著降低，适用于大多数锂电池正极材料。而栓流输送（或称脉冲栓流）则更进一步，通过间歇性压缩空气形成料栓，物料以“活塞”状低速推进，速度可控制在1-3 m/s，几乎不对颗粒造成损伤，且气耗量仅为稀相的三分之一左右。例如，某企业输送D50=200nm的LFP材料时，采用栓流系统后，输送前后颗粒粒径分布无显著变化，且系统能耗下降40%以上。当然，栓流输送对管道密封性和控制精度要求更高，需要配套可靠的料栓监测装置和智能控制阀组。海德粉体研发的第三代智能栓流输送系统，即采用多段压力传感器与PLC联动，可实时调节气源脉冲频率，稳定保持料栓长度与间隔，从根本上解决了纳米粉体桥架与脉动不均的问题。

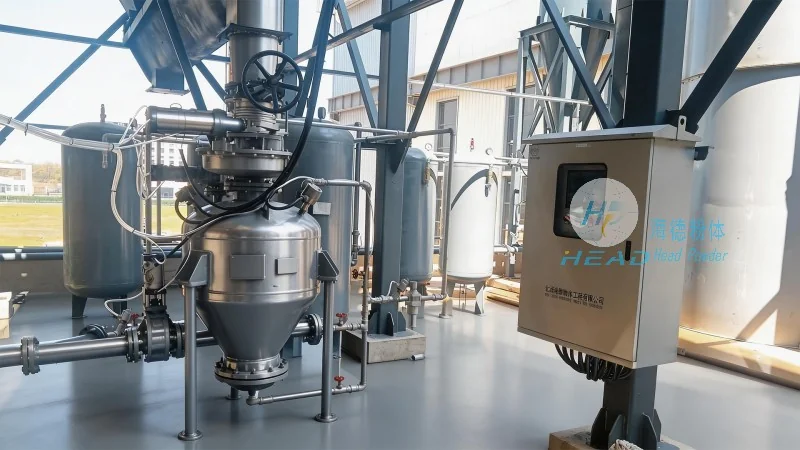

系统核心模块：供料、输送、气源与分离的匹配设计

一套完整的气力输送系统包含供料装置、输送管道、气源设备、气固分离装置及控制系统。在供料环节，纳米粉体极易形成“鼠洞”或“架桥”，普通料斗无法可靠下料。推荐采用柔性螺旋喂料机或振动活化料斗，配合辅助流化装置，使物料保持轻微流态化。对于强吸湿性材料（如NCM前驱体），喂料斗需配备氮气保护及加热除湿夹套。在管道设计上，纳米粉体输送严禁使用光滑不锈钢直管加直角弯头，而应采用大曲率半径弯头（R≥10D）或耐磨陶瓷衬里弯头，同时管道内壁需抛光至Ra≤0.8μm，以降低摩擦阻力与粘附风险。管径的选择需基于输送距离、物料密度和输送量进行压降计算，经验公式表明，当输送距离超过30米时，应分段设置增压站。海德粉体在多个锂电项目中采用模块化管道设计，每段管道配备快速卡箍连接，既便于清洗维护，又可灵活调整路线。

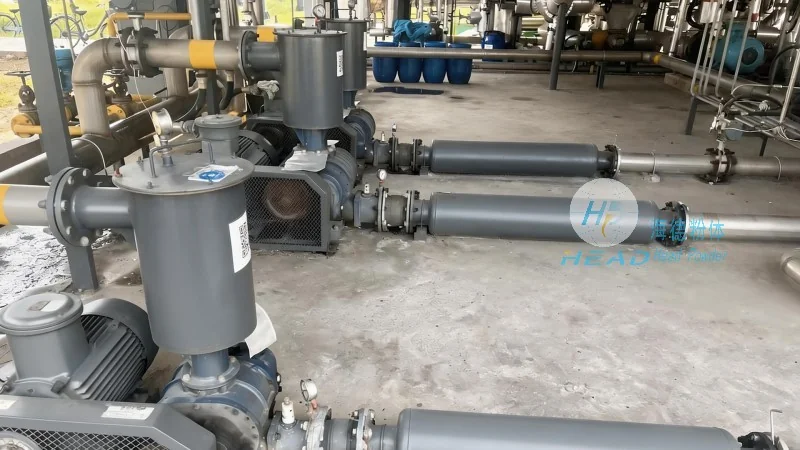

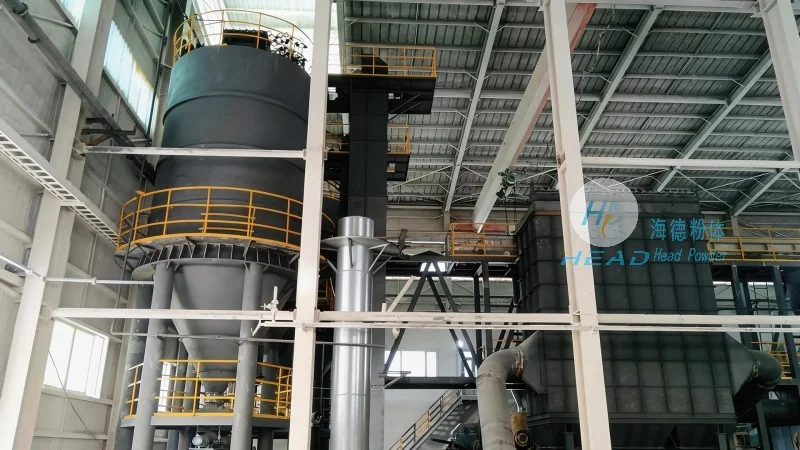

气源设备方面，罗茨鼓风机适用于中低压稀相输送，而纳米材料密相输送建议使用无油螺杆压缩机或高压离心风机，并严格配置空气干燥器与精密过滤器，确保气源露点低于-40℃、含油量小于0.01 ppm。分离装置通常采用旋风分离器加布袋除尘器的组合：旋风分离器可先去除95%以上的粗颗粒，布袋除尘器则配备PTFE覆膜滤袋，对0.3μm以上颗粒的过滤效率可达99.99%。特别注意的是，纳米粉尘极易穿透普通滤料，因此清灰系统需采用脉冲反吹且喷吹压力不低于0.6 MPa，并设置压差实时监控，一旦超过设定值自动报警。海德粉体为某头部正极材料厂提供的密闭循环系统，通过氮气回收与压差闭环控制，使氮气利用率提升至92%，既保护物料又降低运营成本。

关键选型参数：输送压力、气速、固气比与输送量

实际选型中，以下四项参数必须精确计算：

• 输送压力：纳米粉体因内聚力大，启动所需压差往往高于理论值。常规经验为每米水平管道0.01-0.02 MPa，每米垂直提升管道0.03-0.05 MPa，但具体需根据物料流变特性修正。海德粉体建议在项目前期采用实验台实测压损曲线，避免设计值过小导致无法启动或过大造成能耗浪费。
• 输送气速：临界输送速度是防止管道沉降的关键。对锂电池纳米材料，水平管道经济气速通常为6-12 m/s，垂直管道可略低。速度过低会形成沉积床，过高则加剧磨损与破碎。通过计算颗粒的悬浮速度并乘以1.5-2.0的安全系数，可得出合理范围。
• 固气比：即单位质量气体所输送的物料质量。对于纳米粉体，密相输送的固气比一般在15-30之间，栓流输送可达30-60。提高固气比可大幅降低气耗，但会增大管道压降，需在节能与可靠性之间权衡。
• 输送量：设计输送量宜按实际需求的1.2-1.5倍预留余量，同时考虑生产高峰期的峰值流量。例如，年产2万吨的磷酸铁锂产线，单点输送量需达到3-5 t/h。海德粉体曾为某客户将输送量从原设计的2 t/h提升至3.5 t/h，仅通过优化供料器结构和调整气源压力，无需更换主管道，为客户节省了约40%的改造成本。

落地案例：从实验室到量产线的输送方案实践

以华东某锂电池导电剂生产企业为例，其生产的碳纳米管（CNT）浆料用导电剂为纳米级粉体，原始粒径约50 nm，极易团聚且导电性要求不能引入金属杂质。企业原有投料方式为人工倒袋加机械搅拌，粉尘飞扬严重，且批次一致性差。海德粉体团队深入现场后，首先对物料进行全面的物性测试，包括粒径分布、含水量、流动性指数、静电电位等。基于数据，设计了一套栓流输送系统：采用316L不锈钢管道内壁电解抛光，弯头曲率半径12D内置耐磨衬里；供料端配置带有流化床的密封料仓，通过称重传感器精确控制喂料速度；气源采用无油螺杆鼓风机配合冷冻式干燥机与三级过滤器；末端分离采用旋风+脉冲布袋除尘，除尘效率99.997%。系统投用后，整个输送过程全密闭，无粉尘外溢，输送前后CNT的比表面积变化小于2%，金属杂质含量增加量为零，产品良率从92%提升至98.2%，同时节省人工3人/班。该案例表明，专业的气力输送系统不仅是设备，更是工艺稳定性的保障。

行业趋势与系统升级方向：智能化与节能化

2026年，锂电池行业呈现两大明确趋势：一是材料体系的迭代加速，固态电解质、硅碳负极等新型纳米材料不断涌现；二是产能规模向十万吨级迈进，对输送系统的能耗、可靠性与维护便捷性提出更高要求。在此背景下，气力输送系统正从单一机械输转向“感知-决策-执行”的智能平台。例如，海德粉体已推出基于数字孪生的虚拟调试技术，在设备安装前即可模拟物料在管道内的流动状态，提前发现堵塞点与磨损区。同时，系统可接入MES平台，实时采集压降、气耗、料栓频率等数据，通过AI算法自动优化供气参数，使全生命周期能耗降低15%-25%。在节能方面，变频调速技术与余热回收装置的普及，使系统综合能效比传统方案提升30%以上。此外，模块化、洁净化的设计理念正成为行业标配——快拆式管道、CIP在线清洗系统、集成的HMI人机界面，让维护人员无需专业培训即可快速操作。

选型建议与合作伙伴选择逻辑

综合来看，企业选择锂电池纳米材料气力输送系统时，应遵循“物料分析先行、工艺数据驱动、系统集成验证”的原则。建议分四步走：第一步，委托专业机构进行全套物料物性测试；第二步，根据测试结果选择输送方式与关键参数；第三步，要求供应商提供至少一个同类型材料的落地案例；第四步，在试产阶段进行小批量验证，确认无破碎、无污染、无堵塞后方可批量复制。在供应商选择上，应关注其是否具备自主的物料测试实验室、是否拥有压力容器设计资质、能否提供完整的工艺包以及及时的售后服务响应能力。海德粉体成立十余年来，已为超过200家锂电企业提供粉体输送解决方案，覆盖从实验室到量产线的全场景需求，尤其在纳米材料的低损输送领域积累了丰富的专利与know-how。如需进一步了解系统配置与技术参数，欢迎直接沟通（咨询热线：156-6277-7102）。

锂电池行业的竞争已进入深水区，每一处工艺细节的优化都可能转化为终端的成本优势与安全冗余。纳米材料气力输送看似只是粉体处理的一个环节，实则牵动产品质量、能耗水平、环保合规乃至产线柔性。只有回归物料本质，以科学方法指导选型，以工程实践验证设计，才能构建真正可持续的粉体输送能力，为高能量密度电池的大规模制造打下坚实基础。
