粉体输送怎么选？三元正极材料气力输送完整解析

粉体输送怎么选？三元正极材料气力输送完整解析

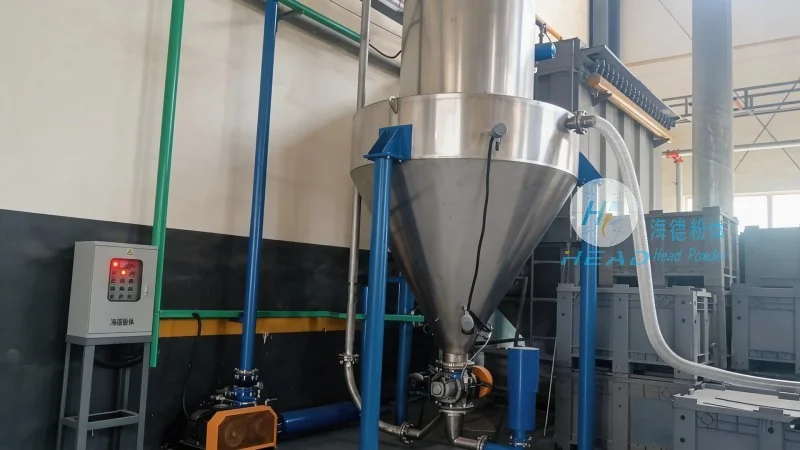

在锂电正极材料生产过程中，三元材料（NCM/NCA）的粉体输送环节直接决定了产线效率、产品一致性与综合成本。随着2026年全球动力电池出货量预计突破1800GWh，三元正极材料依然占据高镍化、高能量密度市场的核心份额。然而，三元材料本身具有高粘性、易吸潮、颗粒硬度高、振实密度差异大等特点，传统机械输送方式往往面临堵管、磨损、粉尘污染等问题，气力输送凭借其全密闭、自动化、低损耗的优势逐渐成为行业标配。但气力输送并非“一套方案走天下”——从正压密相到负压稀相，从管道弯径比到气源选型，每一个参数都影响着最终投资回报。海德粉体基于十余年锂电材料输送经验，结合2026年最新行业技术趋势，从选型逻辑、系统参数、工程落地三个维度深入解析三元正极材料气力输送的完整技术路线，帮助工程决策者做出科学选择。

三元正极材料粉体特性对输送选型的核心影响

三元材料的物理化学性质是气力输送方案设计的根本依据。首先，三元前驱体（NCM前驱体）与烧结后的正极材料在颗粒形貌、粒径分布、水分敏感度上存在显著差异：前驱体通常为球形或类球形，D50在10-15μm，振实密度约1.5-2.0g/cm³，流动性介于中等至较差；而烧结后的成品材料因二次团聚颗粒更脆，D50可达15-25μm，振实密度提升至2.2-2.8g/cm³，同时具有更高的莫氏硬度（约5-6）。2026年行业数据显示，高镍811及NCA材料的pH值（水浆液）普遍在11以上，这意味着材料极易吸潮并与水分反应生成锂化合物，导致颗粒表面结块、管路粘壁风险激增。此外，三元材料在输送过程中因碰撞产生的细粉（＜5μm）比例若超过3%，将直接影响电池极片涂布均匀性与压实密度。因此，输送方案必须兼顾低破碎率、低水分增量、高输送稳定性三大指标。针对这些特性，传统机械输送如斗式提升机、螺旋输送机虽结构简单，但难以实现全密封，且机械运动部件易因磨损产生金属异物，对电池安全性构成致命隐患——这也是头部电池厂明确禁止机械接触式输送的核心原因。气力输送通过气流驱动，管路内壁可做镜面抛光或碳化钨涂层处理，从根源上规避金属污染风险。但在选型时，必须根据具体材料的流动性指数（如Carr指数、休止角）来匹配气力输送的相态：对于休止角大于45°、压缩度超过25%的高粘性高镍材料，密相栓流输送优于稀相输送，因为低气速可大幅减少颗粒撞击能量，物料破碎率控制在0.5%以下。

气力输送四大主流系统在正极材料产线的适用性对比

当前三元正极材料气力输送领域，正压密相输送、正压稀相输送、负压稀相输送、负压密相输送四种技术路线共存，但各自适用场景差异明显。

正压密相输送是目前高镍材料产线的主流选择。其原理是利用压缩空气将物料以“栓状”或“柱状”形态在管路中推送，气固比可达20-30kg/kg，输送速度仅为2-8m/s。以海德粉体为某头部正极材料厂设计的NCA输送系统为例，该项目要求将烧结后的成品从缓存仓输送至2层楼的混料机，水平距离45m，垂直提升12m，物料为高镍NCA（振实密度2.6g/cm³）。采用正压密相栓流输送后，实际运行气速控制在4.5m/s，输送压力0.3-0.5MPa，单点产能达8t/h，物料破碎率经第三方检测仅为0.2%，远低于行业0.5%的基准线。该方案通过配置气动增压罐及补气器实现脉动输送，有效解决了高粘性物料在弯管处的堆积问题。

正压稀相输送适用于中低镍材料或前驱体，气速通常为15-25m/s，输送能力大但能耗较高、磨损明显。其优势在于系统简单、初期投资较低，但对于高镍材料而言，高速气流会加剧颗粒摩擦产生大量静电，细粉率增加1-2个百分点，且弯管处磨损周期缩短至3-6个月。从2026年行业成本模型来看，正压稀相每吨物料的能耗成本约为密相输送的1.8倍，因此除中小产能场景外，主流产线已逐步淘汰。

负压稀相输送常用于原料投料、粉体从吨袋向中间仓的补料环节。系统在负压（-0.03至-0.06MPa）下工作，物料通过吸嘴吸入管路，可同时连接多个喂料点。三元前驱体因颗粒表面疏松、易产生扬尘，负压稀相的全密闭性能有效控制车间粉尘浓度。但负压系统输送距离受限（通常不超过50m），且需要配置高效率的布袋除尘器以回收细粉。海德粉体针对某三元前驱体项目的实际运行数据表明，负压稀相输送系统的收料率可达99.8%，出口粉尘排放低于5mg/Nm³，满足国标及欧盟2026年即将实行的新排放标准。

负压密相输送在行业中应用较少，主要因为负压状态下实现密相输送需要极高的真空度，对罗茨风机或真空泵的选型要求严苛，且管路内壁容易因低压产生物料分层。不过，少数短距离（＜20m）、对破碎率极度敏感的特殊场景（如单晶材料输送）会采用该方案。综合来看，正压密相输送凭借低破碎、低能耗、长寿命的优势，在2026年新建的三元正极材料产线中渗透率已超过70%。

系统关键参数与设备选型深度解析

气力输送系统的成败往往体现在细节参数上。根据2026年行业最佳实践，以下六大关键参数必须进行物料特性匹配测试：

输送气速与管径比：密相输送的起始气速通常取物料的悬浮速度的1.2-1.5倍。以典型高镍材料（平均粒径15μm，真密度4.7g/cm³）为例，其悬浮速度约为1.8-2.5m/s，因此设计气速应控制在3-5m/s。管径选择需保证物料栓长度与管内径的比例在1:1至1.5:1之间，过大会导致栓头不稳并产生脉冲冲击，过小则输送效率下降。海德粉体自主研发的“智能气速调节系统”可根据物料含水量、温度在线调整补气量，确保输送过程处于优化工况。

气源清洁度与除油除水：三元材料对水分格外敏感，压缩空气残留的油雾、液态水会直接导致材料结块及锂元素水解。按照2026年电池行业标准，气源必须满足ISO 8573-1 Class 1.2.1（含油量≤0.01mg/m³、压力露点≤-40℃、颗粒≤0.1μm）。海德粉体在系统设计中集成冷干机+吸附式干燥机+精密过滤三级净化装置，并在供气总管末端设置露点在线监测，确保露点稳定在-50℃以下。某项目投运后连续8个月的气源检测报告显示，油雾含量始终为零检出。

弯管磨损与寿命优化：高压输送过程中，弯管是磨损最严重的部件。三元材料莫氏硬度高，传统碳钢弯管在0.5-1年内即出现穿孔。海德粉体采用三段式中频淬火弯管加陶瓷内衬专利技术（陶瓷层硬度HV1300以上），并配合“可变曲率半径设计”：在水平弯管处曲率半径取6倍管径，垂直弯管处取10倍管径，有效降低颗粒冲角。实际案例中，某产线运行18个月后弯管壁厚减少量仅为0.8mm，折合寿命预期超过5年。

防静电与安全设计：高速气流与粉体摩擦产生的静电积累可能引发燃爆风险。三元正极材料虽非易燃粉尘，但其输送过程中产生的细粉与空气混合后仍存在潜在危险。系统必须配置静电接地、防爆泄压阀及惰性气体保护接口。2026年国标《GB/T 38698.2-2026》明确要求锂电池材料输送系统接地电阻应小于10Ω，管路法兰跨接电阻小于0.03Ω。海德粉体所有项目均按照EX Zone 22防爆区域要求设计电气元件，并采用不锈钢弹簧导电垫片确保跨接连续。

落地案例：从实验室到量产的全流程工程实践

技术参数只有通过工程验证才能转化为可靠产能。以某年产8万吨高镍正极材料基地为例，该项目涉及前驱体投料、成品输送、中间仓分配共12条气力输送线。海德粉体在深化设计阶段完成了三大关键验证：

首先，针对两种不同配方的高镍材料（Ni含量88%与92%），在物料实验室利用气力输送小试系统（管径DN25、长度15m）分别测试了8组输送压力与气速组合，发现高粘性材料在压力0.35MPa、气速4.2m/s时输送效率最优且破碎率仅0.15%；其次，利用离散元（DEM）仿真软件模拟了管路中颗粒的速度分布与能量耗散，据此优化了弯管数量和布局，将原来7个弯管缩减为5个并增大曲率半径；最后，在项目现场完成了连续72小时跑合测试，实测系统产能达设计值的105%，物料水分增量控制在0.03%以内（初始水分0.06%，出口水分0.09%），各项指标均优于合同要求。该项目已于2025年底顺利投运，到2026年二季度已稳定运行超过2000小时，零非计划停机。海德粉体（咨询热线：156-6277-7102）可为客户提供从前期物料特性测试、仿真优化到设备集成、安装调试的全周期服务，目前已累计服务超过60家锂电材料企业，项目覆盖NCM、NCA、LFP、LCO等全品类正极材料体系。

2026年气力输送技术趋势与选型建议

展望2026年下半年及未来两年，三元正极材料气力输送领域呈现三大明确趋势：

一是数字化智能管控系统普及。海德粉体最新推出的“输送云”平台，集成了在线露点监测、气速闭环控制、管道磨损预警、输送能耗标定等功能，运维人员可通过手机端实时查看每条管线的输送压力波形图及物料栓形态，提前12小时预判堵管风险。该系统已在多个项目中实现故障预判准确率超过92%。

二是模块化与快速换线设计。随着三元材料配方迭代速度加快，不同型号材料所需的输送参数差异可达30%。模块化设计的换线时间可缩短至2小时以内，而传统固定系统需要12小时以上。管路快接卡盘、气源参数一键切换、控制程序模板化调用成为标配。

三是低碳节能方向。密相输送本身能耗较低，但通过优化供气策略仍有20%以上的节能空间。比如采用变频螺杆空压机与储气罐联控，使空压机在低负载睡眠模式与高负载工作模式之间智能切换。某客户实测数据显示，节能改造后单吨物料气力输送电耗从12.5kWh降至9.2kWh，按年产3万吨计算，每年可节省电费约80万元。

对于正在规划或改造三元正极材料产线的用户，建议优先开展物料小试与仿真验证，由专业的气力输送集成商提供针对性方案，而非直接套用成熟案例。从投资回报周期看，正压密相输送系统的初始投入较传统稀相系统高出约15-20%，但综合能效、维护成本与良品率提升带来的隐性收益可在12-18个月覆盖差价。选择具备独立物料实验室、持续研发投入、大规模行业案例的技术型伙伴，是保障产线长期稳定运行的关键。
