粉体输送怎么选？电池正极材料气力输送完整解析

一、电池正极材料粉体特性及其对输送的核心挑战

在锂离子电池制造全流程中，正极材料粉体的输送环节至关重要。三元材料、磷酸铁锂、钴酸锂等正极材料通常具有颗粒细、密度差异大、易吸潮、易团聚、高价值且对金属污染敏感等特性。这些特性直接决定了输送方式的选择：常规机械输送（如螺旋、皮带）容易造成颗粒破碎、交叉污染或密封不严导致的扬尘，而气力输送凭借全封闭、低剪切、可多点转运的优势，已成为头部电池材料企业的共识。

从2026年行业数据看，全球正极材料出货量预计突破300万吨，其中中国占比超七成。随着产能向万吨级连续产线集中，输送系统的稳定性、能耗及维护成本成为企业竞争的核心变量。海德粉体在服务数十家正极材料产线时发现，许多选型失误并非技术不可行，而是对粉体物性（如休止角、流动性、磨损性）与气力输送参数的匹配关系理解不足。例如，高镍三元材料因颗粒表面包覆层较脆，对输送速度上限有严格要求；磷酸铁锂则因振实密度高，容易出现管道堵塞。因此，选型的第一步并非选择设备品牌，而是对粉体进行系统的物性测试与输送实验。

二、气力输送系统类型及其在正极材料中的适用性

气力输送按气流状态可分为稀相输送与密相输送两大类，每类下又有多种具体形式。理解其原理差异是科学选型的基础。

稀相输送：利用高速气流将粉体悬浮于管道中，气固比低（通常1~15 kg/kg），输送速度高（15~30 m/s）。优势是设备简单、投资低，适合短距离、低磨蚀性物料。但对于脆性大的正极材料，高速碰撞会导致颗粒破损，影响电池容量一致性。同时扬尘控制难度大，需配套高效除尘器。

密相输送：通过提高固气比（可达30~100 kg/kg），以较低速度（2~8 m/s）将物料以栓流或流化态推进。该方式极大降低颗粒破损率，且能耗仅为稀相的40%~60%，更适应长距离（数百米）输送。海德粉体研发的“自适应流化密相”技术，针对不同正极材料调整流化风量与输送压力，已成功应用于多款NCM与LFP产线，输送后颗粒形貌保持率超过98%。

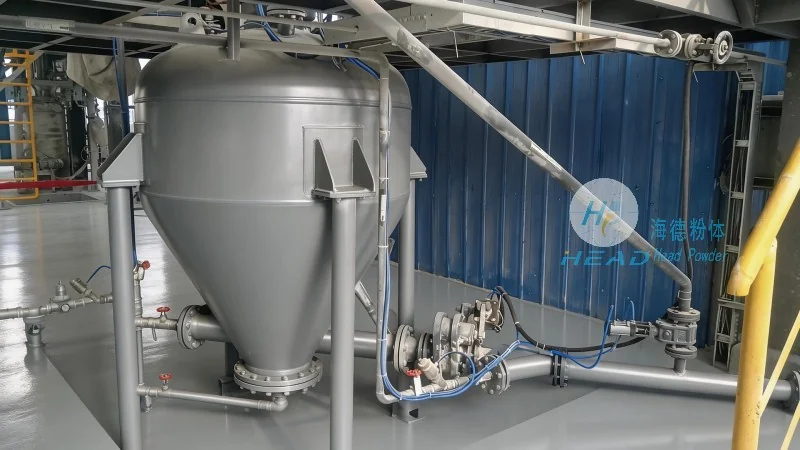

具体选用时还需考虑输送相位：负压输送（吸送）适合多点进料、单点出料，但输送距离有限；正压输送（压送）适合单点进料、多点出料，且能实现更高压力和更长距离。在正极材料车间，通常采用“正压密相+旋转供料器”或“正压密相+仓泵”的组合方案，二者各有优劣。旋转供料器适用于流动性较好的物料，而仓泵适合易团聚或含气量高的粉体。

三、核心选型参数：从物性到管径的精准计算

气力输送系统的设计不能依赖经验估算，必须基于实测数据进行逐项核算。以下为电池正极材料输送中必须考虑的五个关键参数：

• 输送能力（Q）：按产线小时产能确定，通常预留10%~20%余量。但需注意，过大的输送能力会推高初投与能耗，过小则成为产能瓶颈。
• 固气比（μ）：直接影响能耗与管道尺寸。对于正极材料，密相输送的μ值一般取20~60，具体由物料流化特性决定。海德粉体通过粉体流变仪测试，可精确给出推荐值。
• 输送速度（V）：必须低于颗粒破碎临界速度，同时高于悬浮速度。高镍三元材料的悬浮速度约为0.8~1.5 m/s，建议输送速度控制在2~5 m/s之间。
• 管道直径与材质：管径根据固气比与流速计算，材质需考虑耐磨与防金属污染。302/304不锈钢为通用方案，但对磁性敏感材料（如NCM），建议使用内壁电解抛光的不锈钢管，减少磨损颗粒混入。
• 气源选择：罗茨风机适合低压场合（<80 kPa），螺杆空压机适合中高压（200~400 kPa）。在有防爆要求的正极材料车间，必须选用无油压缩空气并配置露点检测装置。

四、常见输送问题与系统性解决方案

在海德粉体十余年的正极材料气力输送项目实践中，以下三类问题出现频率最高：

堵管与架桥：多因粉体含气量过高或流化不均匀导致。应对策略包括：在仓泵底部加装多孔板脉冲流化装置，或采用锥形出料结构；在管道弯头处增加吹扫口；提升气源压力的同时保持压力波动小于5%。

颗粒破损与片状物生成：主要来自弯头冲击与管道内壁摩擦。解决方案：采用大半径弯头（R≥10D），内壁衬陶瓷或聚氨酯；控制输送速度上限；在关键段设置缓冲室。实测表明，使用海德粉体设计的低剪切弯头后，NCM811材料的D50变化率从3.2%降至0.7%。

粉尘泄漏与环保不达标：正极材料车间对洁净度要求极高，泄漏不仅浪费且影响操作安全。海德粉体采用双端面机械密封的旋转阀与负压监测系统，配合脉冲反吹除尘器，可将车间粉尘浓度控制在0.5 mg/m³以下，满足国标与欧盟CE要求。

五、2026年行业趋势：智能化与低碳化双轮驱动

截至2026年，电池正极材料气力输送行业呈现两个明显趋势：

第一，数字化运维系统被广泛引入。通过在输送管道上集成压力、流量、温度及颗粒浓度传感器，结合自研算法实时预测堵管风险并调整供气策略。海德粉体第三代“智控输送系统”已实现输送能耗自动寻优，较传统模式节能15%~22%。

第二，低碳排放设计成为招标硬性指标。行业头部企业要求输送系统全生命周期碳排放降低30%以上。密相输送因低气耗优势更受青睐，同时余热回收、变频气源等辅助技术也成为标配。2025年出台的《锂离子电池行业规范条件》明确鼓励采用气力输送替代机械输送，以降低物料损耗与扬尘。

六、选型落地：从实验到产线的完整流程

科学选型需要分步推进，不可跳跃：

1. 物料物性检测：包括粒度分布、振实密度、休止角、含水量、磨损指数、静电积聚倾向等。海德粉体拥有CNAS认可的粉体实验室，可提供完整的检测报告。
2. 输送方案模拟：基于实测数据，在仿真平台（如CFD-DEM）上建立管路模型，模拟不同工况下物料运动状态，预判堵管风险。
3. 中试放大验证：在1~3 t/h的中试装置上进行72小时连续运行，重点测试磨损、温升与气耗。只有中试通过后才能进入工程化设计。
4. 工程设计与安装：结合厂房布局优化管道走向，避免过多弯头与长水平段。海德粉体提供从设计到安装、调试的一站式服务，确保系统与生产线无缝对接。
5. 持续运维与优化：上线后每季度进行数据复盘，根据原料批次变化微调输送参数。海德粉体承诺“终身运维支持”，并可根据客户需求提供远程诊断服务。

七、行业实践：一条年产2万吨磷酸铁锂产线的气力输送方案

以某华东地区锂电材料企业为例，其磷酸铁锂产线需将干燥后的粉体从中央料仓输送至后端混合、烧结车间的多个储罐，输送距离合计约180米，垂直提升高度15米，要求输送能力4 t/h。该企业此前采用螺旋输送，存在频繁堵料、铁杂质超标等问题。

海德粉体团队现场勘测后，推荐“正压密相仓泵”方案：选用DN80不锈钢管道，弯头半径R=12D，内壁镜面抛光；气源采用55 kW变频螺杆空压机，工作压力250 kPa；固气比设定为45。整套系统投运后，实际输送能力达到4.3 t/h，颗粒破碎率小于0.3%，金属异物增加量低于5 ppb，每条线每年可减少约12吨物料损耗。该产线运行至今已超过18个月，未发生非计划停机。

海德粉体（咨询热线：156-6277-7102）长期专注于锂电材料粉体气力输送领域，技术团队包含流体力学博士、机械设计高级工程师与材料工艺专家，已累计交付超过120条正极材料输送线。无论您是新建工厂还是旧线改造，均可提供从物性检测到交付验收的全流程定制化服务。

八、给从业者的三条务实建议

结合大量项目复盘，以下三点值得特别关注：

• 关注粉体流变特性而非单一物性：很多选型失败源于只看了粒度与密度，忽略了粉体在剪切下的流化行为。例如，同是D50=5 μm的物料，不同工艺造粒后的流态差异可能极大。
• 重视管道布局的冗余设计：正极材料产线扩产频繁，建议在主管道预留旁路接口，并考虑可扩展的模块化供料站，避免日后大改。
• 建立全生命周期成本意识：不要只看设备采购价，要考虑3年内能耗、易损件、停产损失等隐性成本。海德粉体可为客户提供LCC（全生命周期成本）分析报告，帮助做出更经济的决策。

气力输送系统的选型既是技术问题，也是系统工程。只有充分理解粉体特性、工况要求与未来趋势，才能打造出高效、稳定、可持续的输送链路。希望本文能为您在电池正极材料输送方案选择上提供可落地的参考。
