粉体输送怎么选？锂电材料气力输送完整解析

在锂电材料生产过程中，粉体输送环节的选型直接决定工艺稳定性、能耗成本与最终产品质量。随着2026年锂电池行业持续扩产，磷酸铁锂、三元材料、硅基负极等新型粉体对输送系统的洁净度、防爆要求、磨损控制提出了更高标准。面对市场上多种气力输送方案，企业往往陷入“选型靠经验、调试靠运气”的困境。本文从粉体特性、气力输送核心原理、系统配置、经济性分析及行业落地案例五个维度，系统拆解锂电材料气力输送的选型逻辑，帮助从业者建立从理论到实践的完整认知框架。

锂电材料粉体输送的核心挑战与选型前提

锂电材料粉体种类繁多，物理特性差异显著。以磷酸铁锂为例，其粒径通常分布在D50 2-5微米范围内，振实密度约0.8-1.2g/cm³，具有高比表面积、强吸湿性和静电积聚倾向。而三元材料（NCM）的粒径稍大，但颗粒形状不规则，流动性差异较大。硅基负极材料则因纳米化趋势，比表面积极高，且具有易燃易爆特性。这些特性直接决定了输送方式的选择边界：细颗粒易团聚，需要低流速、低剪切的气力输送系统；高吸湿性物料要求系统具备除湿或密闭循环功能；易燃粉体则必须采用惰性气体保护或防爆设计。

在实际选型前，企业需完成三项基础工作：一是通过粒度分析仪、休止角测试仪、剪切测试仪等设备获取粉体的流动性指数（如Carr指数、豪斯纳比）；二是进行水分活度与静电电荷量测定，评估输送过程的结拱风险；三是根据GB 50160-2024《石油化工企业设计防火标准》及NB/T 10789-2026《锂电材料粉体输送安全规范》等最新标准，明确防爆分区等级。只有基于这些数据，才能避免出现“系统运行后频繁堵塞”、“粉体破碎率超标”或“静电放电引发火灾”等严重问题。海德粉体在多个锂电材料项目中积累了丰富的测试数据，通过物料特性数据库与实验室模拟预判，可大幅降低选型试错成本。

气力输送系统类型：正压、负压与密相输送的对比与适用场景

气力输送系统按压力状态可分为正压输送、负压输送和密相输送三大类，每一类在锂电材料中的应用各有侧重。

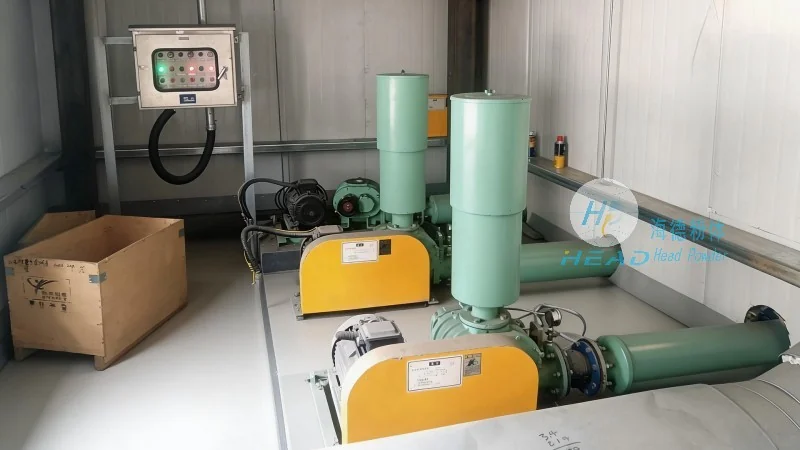

正压输送系统采用鼓风机或空压机产生高于大气压的气流，将物料通过管道推送到目标位置。其优势在于输送距离远（可达数百米）、输送能力大，适合长距离、大批量的粉体转运。但正压系统对管道密封性要求高，且物料流速较快（通常12-25m/s），对于易碎或易团聚的锂电材料，可能产生颗粒破碎或过度分散问题。目前，正压输送多用于锂电正极材料厂区内从粉碎车间到配料车间的集中供料。

负压输送系统以抽气设备在管道内形成负压，物料随气流进入接收仓。其特点是吸料点灵活（可通过吸嘴从多个料源取料）、管道内部无正压泄漏风险，且流速相对可控（8-15m/s），对粉体损伤较小。然而，负压系统输送距离受限（通常不超过80米），且能耗随管径增大呈指数上升。在锂电池负极材料生产中，负压输送常用于从包装袋或小型料仓向搅拌机投料，因其易于实现密闭操作与粉尘控制。

密相输送系统是近年来的技术热点。它通过高压气体（0.2-0.6MPa）推动物料形成“料栓”或“流化床”状态，物料在管道中以低速（2-8m/s）脉动前进。这种模式下，气体用量仅为稀相输送的1/3至1/5，能耗大幅降低，同时颗粒间碰撞与管壁摩擦显著减少，粉体破碎率可控制在0.5%以下。对于具有高附加值的锂电材料（如NCM811、高镍材料），密相输送几乎成为标配。不过，密相系统对物料流动性要求较高，且控制逻辑复杂，需配备精确的压力传感器与阀门组。海德粉体开发的智能密相输送系统，通过实时监测管道压力波形，自动调节补气频率，将料栓长度误差控制在±10%以内，已在多家行业头部企业实现稳定运行。

核心设备选型：供料器、管道、分离器与除尘装置的匹配策略

气力输送系统的高效运行依赖于各核心部件的精准匹配。供料器是物料进入管道的“咽喉”，其选择直接决定输送的连续性与均匀性。对于锂电材料，常见的供料器包括旋转阀、文丘里吸送器和仓泵。旋转阀适用于正压稀相系统，但需注意转子与壳体间隙应小于0.2mm，以防止漏气导致输送不稳定；同时，转子叶片需采用耐磨涂层（如碳化钨喷涂）以应对硬质三元材料颗粒的磨损。文丘里吸送器结构简单、无运动部件，适合负压系统中小批量、间歇性投料，但其对物料粒径分布敏感，当细粉含量超过30%时，文丘里喉部易发生堵塞。仓泵则是密相输送的核心供料设备，采用流化锥+出口阀组合，通过气动控制实现批次式输送。在选型时，需根据单次输送量（通常500-2000kg/批）、输送距离和物料特性确定仓泵容积与流化板开孔率。

管道设计同样不可忽视。输送管道的内径需基于气速、物料浓度比（固气比）和压力降计算确定，行业通用经验是：锂电粉体输送的经济气速范围为稀相10-20m/s、密相3-8m/s。管道材质建议采用不锈钢304或316L，内壁粗糙度Ra≤0.8μm，以减少粉体附着与静电积累。对于输送易燃易爆物料的系统，必须加装导电接地铜带，且管道弯头曲率半径应≥8倍管径，以降低颗粒撞击火花风险。在分离与除尘环节，采用旋风分离器+脉冲布袋除尘器的两级组合是成熟方案。旋风分离器负责收集95%以上的粗颗粒，布袋除尘器滤袋需采用防静电覆膜滤料，过滤风速控制在0.8-1.2m/min之间，确保出口含尘浓度低于10mg/Nm³，满足环保法规与锂电材料洁净车间要求。

控制系统则是现代气力输送的“神经中枢”。推荐采用基于西门子或施耐德PLC的集散控制系统，配合在线料流监测（如微波传感器、声学传感器）与压力闭环调节，实现输送参数的实时优化。例如，当系统检测到管道压力波动超过设定阈值时，自动调整供料器转速或补气阀开度，避免堵塞。海德粉体在控制系统方面积累了多项专利技术，特别是针对锂电材料配置的“故障预诊断模块”，能提前识别旋转阀磨损、滤袋破损等隐患，减少非计划停机。

（咨询热线：156-6277-7102）

经济性与能效分析：全生命周期成本如何影响选型决策

选型不能只看设备采购价，全生命周期成本（TCO）才是衡量系统优劣的关键指标。以一条年产5万吨的磷酸铁锂正极材料生产线为例，假设输送距离120米、垂直提升30米、输送能力20吨/小时。若采用正压稀相系统，初始投资约80万元，但年耗电量达65万千瓦时（按气源功率150kW、年运行6000小时计算）；而密相输送系统初始投资为110万元，年耗电量仅22万千瓦时。以工业电价0.8元/度计算，密相系统6年累计电费节省约20万元，加上较低的备件更换成本（管道磨损、旋转阀维护等），5年内可收回投资差额。更关键的是，密相系统粉体破碎率通常比稀相低2-3个百分点，以锂电材料平均售价15万元/吨计算，每年减少破碎损耗的价值可达数百万元。

此外，系统维护便捷性也影响总成本。采用模块化设计的供料器与分离器可大幅缩短检修时间；而管道快装连接结构（如卡箍式或法兰式）能降低安装工时。海德粉体在多个项目中引入“气力输送+智能运维”模式，通过远程监测系统收集流量、压差、温度等数据，结合机器学习算法预测易损件剩余寿命，将备件库存成本降低约30%，助力客户实现精益生产。

行业落地案例：从实验室到量产的选型验证路径

在锂电材料领域，选型验证往往需要经历小试、中试到量产三个阶段。以某硅基负极材料企业为例，该物料D50为0.8微米，比表面积高达180m²/g，且极易与水反应。实验室阶段，海德粉体采用小型负压密相装置进行模拟测试，发现当气速低于4m/s时物料流化效果差，高于6m/s时出现明显颗粒团聚。最终确定最佳气速为4.5-5.5m/s，固气比35-40kg/kg。中试阶段，搭建了50米输送距离、200kg/h处理量的试验线，验证了管道内表面抛光处理与氮气循环系统的必要性。量产阶段，采用两套并联的仓泵系统，配备在线露点仪与氧含量监测仪，确保系统内部氧浓度低于2%。该方案已稳定运行18个月，输送压降波动<±5%，粉体破碎率始终控制在0.3%以下，远低于行业平均水平。

未来趋势：智能化与自适应控制技术的演进方向

随着“碳达峰”政策推进与锂电材料向微粉化、高纯度发展，气力输送技术正在经历三个关键转变：从单机自动化向系统群协同控制转变，从固定参数运行向自适应学习转变，从经验选型向数字孪生仿真转变。例如，2026年市场上已出现基于数字孪生的气力输送仿真平台，可输入物料物性、输送距离、目标产能等参数，自动生成最优流速、管径、供料器规格等选型方案，并与ERP系统对接实现物料流与信息流的同步。此外，利用边缘计算设备实时处理管道振动信号，可提前48小时预警系统异常。这些技术将逐步降低行业门槛，让更多锂电上下游企业能够精准匹配自身需求。

回到根本问题——粉体输送怎么选？核心在于吃透物料特性、算清全生命周期成本、留足未来升级空间。既不能盲目追求低成本设备导致后期运维失控，也不能过度设计造成资源浪费。只有将工艺数据、工程经验与前沿控制技术有机结合，才能构建真正适配锂电材料生产的高效气力输送系统。对于正在规划或升级产线的企业，建议尽早与具备锂电行业专项经验的工程设计方对接，结合自身粉体样本进行试验验证，从而规避选型盲区。海德粉体提供物料测试服务与选型咨询，可根据用户实际粉样出具定制化方案报告，助力实现从工艺到产线的精准落地。
