粉体输送怎么选？增碳剂粉末气力输送完整解析

在钢铁冶炼、铸造、化工以及新能源材料制备等工业领域中，增碳剂作为调节碳含量的关键辅料，其输送效率与稳定性直接影响着产品质量与生产成本。然而，增碳剂粉末具有粒径细小、流动性差、易飞扬、粉尘危害大等特点，传统人工投料或机械输送方式往往面临扬尘大、损耗高、劳动强度大以及难以精确计量等痛点。随着环保法规日益严格以及工业自动化程度不断提升，气力输送技术凭借其密闭输送、低损耗、自动化程度高、适应性广等优势，已成为增碳剂粉末输送的主流解决方案。但面对市场上多种气力输送系统类型，如何根据自身工艺条件、物料特性以及投资预算做出科学选择，是许多企业面临的现实难题。本文将从增碳剂粉末的物理化学特性出发，系统解析气力输送系统的选型逻辑、关键参数设计、工程实施要点及常见误区，帮助读者建立一套完整、可落地的选型评估框架，从而在降低运营成本的同时实现安全生产与高效生产。

增碳剂粉末的物料特性对输送工艺的影响

要准确选型气力输送系统，首先需要深刻理解增碳剂粉末的物料属性。增碳剂通常来源于石墨化石油焦、煅烧煤、天然石墨等原料，经过破碎、筛分、研磨后形成微米级至毫米级颗粒。其关键特性包括：

• 粒度分布：常见增碳剂粉末的粒径范围在0.1–3mm之间，其中细粉（<100μm）占比往往较高。细粉含量越多，物料越容易产生团聚、粘壁现象，对输送系统的气流速度与气固比设计提出更高要求。
• 颗粒形状与表面能：增碳剂颗粒多为不规则多角形，表面粗糙，摩擦系数大，导致内摩擦角与壁摩擦角较高，容易在管道弯头处沉积或在料仓内形成架桥。
• 密度与堆积角：真实密度约1.8–2.2g/cm³，堆积密度约0.6–1.0g/cm³，属于中度密度物料。休止角通常在40°–55°之间，流动性评级为中等偏差，需要配置活化破拱装置。
• 磨琢性与湿度：增碳剂硬度较高，对管道弯头、阀门、输送泵体有一定磨损，建议选用耐磨衬里或厚壁管道。同时，物料吸湿性较弱，但在高湿度环境中仍可能因静电吸附而增加输送阻力。

基于以上特性，在设计气力输送方案时，必须重点关注输送流速的设定、气源压力与流量的匹配、弯头曲率半径的选择、以及分离除尘系统的配置。如果忽略这些细节，极易出现管道堵塞、粉尘排放超标、计量偏差大等故障，导致生产效率下降和维修成本上升。

气力输送系统的主要类型及适用场景

根据输送压力与气固两相流状态的不同，工业气力输送系统主要分为三种基本类型：稀相正压输送、密相正压输送以及稀相负压（真空）输送。针对增碳剂粉末，每种方案各有优势与局限。

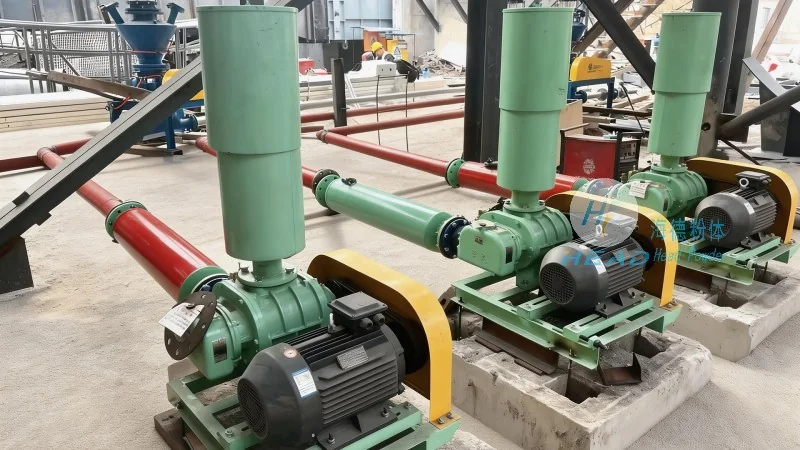

稀相正压输送：高速度、大产量的通用选项

稀相正压输送是指利用风机或压缩机产生的高压气流（通常在30–150kPa），将物料以悬浮状态输送至目的地。气流速度一般在15–30m/s，物料在管道内呈分散态。这种方式的优点在于：系统结构相对简单、投资成本较低、可实现多点卸料、输送距离可达数百米。对于增碳剂粉末，当产量需求在5–50t/h、输送距离较远且允许一定程度的颗粒破碎时，稀相正压系统是性价比较高的选择。但必须注意，由于高速度带来的颗粒碰撞，可能导致增碳剂细粉含量增加，从而影响纯度和下游工艺的碳收率。海德粉体在多个钢铁企业项目中采用稀相正压输送方案，通过优化气流速度与管道内径的匹配，将颗粒破碎率控制在1.5%以内，同时利用脉冲布袋除尘器实现粉尘排放浓度低于10mg/Nm³，满足环保要求。

密相正压输送：低破损、高稳定性的进阶方案

密相正压输送采用高压气体（0.2–0.7MPa）将物料以密集流或栓流形式推送，气流速度通常低于10m/s。物料在管道内以堆积层或柱塞状缓慢移动，颗粒间的碰撞与摩擦大幅降低，因此非常适合对颗粒完整性敏感的增碳剂粉末。此外，密相输送的能耗可较稀相降低30%–50%，且粉尘泄露风险更小。但其系统复杂性较高，投资约为稀相的1.5–2倍，对气源净化、阀门控制精度要求严格。目前，国内大型电弧炉炼钢企业、高端铸造生产线越来越多地选用密相正压方案，以保障增碳剂粒度的稳定性和碳收率。选型时需结合输送距离、提升高度、卸料点数量等因素进行水力计算，尤其要关注发送罐的容积与充气时间对输送周期的影响。

负压（真空）气力输送：轻量级、多源收料的灵活选择

负压输送利用真空泵或罗茨风机在管道内形成负压（-20–-50kPa），将物料从多个进料点吸入并输送至集中料仓。其优势在于安装灵活、易于实现多点吸料、无粉尘外溢、适用于车间内部短距离输送（一般≤80m）。但受限于压差，输送能力与距离有限，且对物料中的超细粉体易产生滤袋堵塞问题。对于小型铸造车间或配料间，采用真空输送给数台料斗同步供料，是一种可靠且清洁的解决方案。需要注意的是，负压系统末端必须配置高效脉冲除尘器，以防止真空泵过快磨损。

气力输送系统的关键参数设计与选型要点

无论选择哪种气力输送类型，都有几个核心参数决定了系统能否长期稳定运行。

• 输送气流速度：这是决定物料能否悬浮输送的基础。速度过低会导致沉积堵管，过高则加剧磨损与破碎。针对增碳剂粉末，经验推荐输送末端速度：稀相18–25m/s，密相5–10m/s。实际设计时需根据水平段、垂直段、弯头数量进行逐段计算。
• 气固比（单位质量空气输送物料的质量）：气固比越高，输送效率越高，但对管道压降和气源压力要求也越高。增碳剂稀相输送典型气固比为5–15，密相可达20–40。合理选择气固比可降低运行能耗，海德粉体在类似项目中采用自适应气固比控制技术，根据实时物料流量自动调节供气量，综合能耗降低12%以上。
• 管道直径与弯头设计：管道内径需根据输送风量与流速计算得出。弯头是磨损与堵料的高发区，推荐使用曲率半径大于5D（D为管径）的耐磨弯头，内衬陶瓷或超高分子量聚乙烯。对于增碳剂，弯角宜采用45°或30°缓过渡，避免90°急弯。
• 分离与除尘系统：增碳剂粉末在输送末端需通过旋风分离器与布袋除尘器进行气固分离。旋风分离器可回收绝大部分粗颗粒，布袋除尘器则负责细粉捕集。滤袋材质应选用抗静电、防爆型，以满足粉尘防爆安全规范（如GB 15577-2018）。排放浓度必须达到当地环保标准。

选型流程与注意事项：从工艺需求到系统落地

企业进行增碳剂粉末气力输送系统选型时，建议遵循以下规范化流程：

1. 明确工艺参数：包括输送量（t/h）、输送距离（水平+垂直）、进料点与卸料点数量、物料温度、湿度范围、粒度要求等。
2. 物料测试：委托专业实验室进行物性分析，获取休止角、堆积密度、内摩擦角、磨损指数、细粉含量等数据。这一步常被忽略，但恰恰是避免后期堵管的关键。
3. 方案对比：基于以上数据，结合预算与现场条件，选择稀相或密相工艺，必要时进行多方案经济性测算（含设备投资、能耗、维护成本、备件寿命）。
4. 管道布置优化：尽量减少弯头数量，优先采用水平-垂直-水平的布局，避免长距离水平段后接垂直上升，减少压降损失。
5. 控制系统设计：采用PLC与电控阀门实现自动输送、自动计量、故障报警。对于高精度要求，可引入称重模块与变频供气调节，实现闭环控制。
6. 安全措施：设置压力传感器、紧急泄压阀、防静电接地、防爆隔爆装置。增碳剂粉尘属于可爆粉尘（碳含量＞70%时），必须按照粉尘爆炸危险区域划分设计电气设备。

在实际应用中，许多企业容易陷入“贪便宜”或“求大求全”的误区。前者可能选择小功率风机、轻薄管道，导致系统投运后频繁堵管；后者则可能过度配置高压空压机与大型发送罐，造成投资浪费和能效低下。海德粉体建议客户先进行小规模中试验证，再根据实测数据放大设计，以降低一次性投入风险。

行业趋势与最新技术动向

展望2026年，增碳剂粉末气力输送领域正呈现几个显著趋势：一是智能化控制普及，通过在线粒度分析、料仓料位雷达、输送压力波动监测，实现系统自诊断与预测性维护；二是节能型气源设备应用，如永磁变频螺杆空压机及磁悬浮鼓风机，可将单位输送能耗再降低15%–20%；三是密闭循环输灰技术，将含尘气体过滤后回用，减少外排风量，降低碳足迹。此外，针对超细增碳剂（D50≤10μm）的输送需求，流态化密相输送技术成为研发热点，通过在发送罐底部引入辅助流化气，改善物料的流动性与出料均匀性。

落地案例：从方案到稳定运行

北方某大型钢铁集团计划新建一条年产30万吨增碳剂生产线，初始拟采用传统机械斗提+皮带输送方案。然而，由于车间空间受限且环保检查严格，最终转化为气力输送方式。海德粉体在初步勘测后，提出了一套稀相正压与密相正压组合的解决方案：对于粒度0.5–3mm的粗粉，采用稀相正压长距离输送至配料楼；对于粒度0.1–0.5mm的细粉，采用密相正压短距离送入称量斗。全系统配置了18个卸料点，总输送距离约280米，提升高度35米。投产后，系统运行稳定，输送量达到设计值的105%，粉尘排放浓度低于5mg/Nm³，年维护成本仅为机械方案的三分之一。更重要的是，产品粒度组成几乎无变化，碳收率提升了1.2%，年增经济效益超过400万元。该项目的成功不仅验证了技术方案的可靠性，也体现出气力输送在增碳剂领域的巨大潜力。

总结：选对方案，实现降本增效

增碳剂粉末的气力输送系统选型并非孤立的技术决策，而是需要综合考虑物料特性、工艺需求、投资规模与运营成本的系统工程。稀相正压适用于高产距远要求，性价比突出；密相正压适合高价值、低破损需求，长期收益更优；负压输送则在小范围多源供料场景中独具优势。企业在选择时，应优先从物料测试入手，借助专业公司的成熟模型进行系统仿真，再结合现场条件细化方案。作为深耕粉体输送领域多年的工程服务商，海德粉体拥有涵盖从实验室物性分析、中试验证到大型项目总包的全链条能力，已为数十家冶金、化工企业提供定制化气力输送系统。如在选型过程中遇到任何技术困惑，欢迎随时联系专业工程师获取技术支持。

（咨询热线：156-6277-7102）
