粉体输送怎么选？电石灰气力输送完整解析

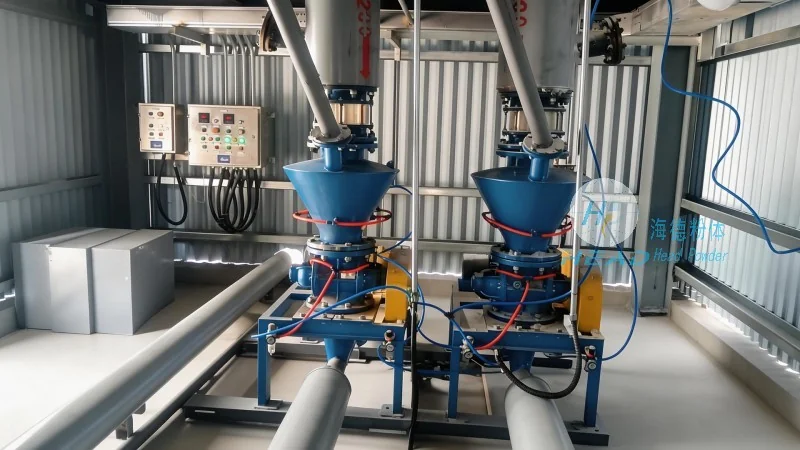

在工业粉体物料输送领域，电石灰（即电石渣、电石粉）因其强碱性、高吸湿性、易板结和强腐蚀性等特殊物理化学性质，一直被视为气力输送系统设计中的高难度物料。随着2026年化工、环保、建材等行业对电石灰综合利用率的持续提升，如何科学、经济地选择气力输送方案，成为工厂工艺工程师与设备采购部门的核心痛点。本文将从物料特性分析、输送系统选型逻辑、核心设备参数、常见误区与落地解决方案四个维度，完整解析电石灰气力输送的选型全流程，帮助企业实现安全、高效、低能耗的物料转运。

电石灰的物料特性与输送难点

电石灰的主要成分为氢氧化钙（Ca(OH)₂），同时含有少量氧化钙、硅酸盐等杂质，其典型粒径分布集中在5~50微米，属于超细粉体。这类物料在输送过程中表现出三大核心难点：其一，极强的吸湿性——电石灰在空气中暴露后极易吸收水分，导致颗粒间形成液桥，引发架桥、堵塞甚至结块；其二，强碱性（pH值可达12以上）对金属管道和密封件产生持续的化学腐蚀；其三，低流动性——休止角通常超过55度，在料仓中难以自然流动，需要外力破拱。这些特性决定了电石灰气力输送不能简单套用常规粉体方案，必须针对性设计气流速度、固气比、管道材质与料仓结构。

从行业数据来看，2025至2026年国内电石法聚氯乙烯（PVC）行业产生的电石灰渣年产量已突破4000万吨，其中超过60%需要经过干法输送至下游脱硫、制砖或水泥窑协同处置环节。气力输送因其全封闭、自动化程度高、粉尘无泄漏等优势，正逐步取代传统机械输送和湿法输送成为主流。但不少企业在选型时盲目追求高输送能力或低价设备，导致后续频繁堵管、磨损跑冒、能耗攀升，最终返工成本远高于初期节省的采购费用。因此，建立系统化的选型评估框架至关重要。

选型第一步：明确输送工况与系统边界

任何气力输送系统的设计都始于对工况数据的精确采集。对于电石灰而言，需要重点关注以下六个参数：

• 物料状态：包括真实密度（通常1.8~2.2 g/cm³）、堆积密度（0.4~0.7 g/cm³）、含水率（出厂≤1%，但输送前是否受潮将显著影响流动性）、温度（电石灰冷却后一般不超过80℃，但高温物料需单独校核橡胶密封件耐温等级）。
• 输送距离与高度：水平距离、垂直提升高度、弯头数量及角度（每个90°弯头等效压损约为水平直管20~30米）。电石灰输送建议弯头曲率半径≥6倍管径，以降低局部冲刷腐蚀。
• 输送量要求：指设计小时平均输送量，需考虑系统启动、波动及料仓缓冲余量。例如要求20吨/小时，系统设计能力通常取1.1~1.2倍余量。
• 气源条件：压缩空气或氮气（防爆工况下）、供气压力区间、气源洁净度。电石灰输送建议露点温度≤-30℃，防止压缩空气中水分诱发结块。
• 受料点限制：高位料仓还是低位料仓？是否需要多点卸料切换？卸料口的密封和布袋除尘器选型直接关系无粉尘作业能否达标。
• 环保与安全标准：根据最新国标《大气污染物综合排放标准》（GB 16297-2026修订版），电石灰输送系统排放口颗粒物浓度不得高于10 mg/Nm³，且需要配备在线粉尘监测。

在完成上述参数采集后，即可进入输送方式的选择阶段。电石灰气力输送主要有稀相正压输送、密相正压输送（包括发送罐式与旋转给料机构造）以及稀相负压输送三种形式。稀相正压输送以高速气流（15~30 m/s）输送，适合短距离、大流量，但存在管道磨损快、能耗高的问题，且电石灰易在弯头处因高速摩擦升温而加剧结垢。负压输送系统则难以应对超过150米的水平距离，且真空泵维护成本较高。综合行业最佳实践，密相正压输送技术是电石灰长距离、高可靠性输送的首选方案——其通过低速（4~10 m/s）高固气比（20~50 kg/kg）输送，管道磨损量可降低70%以上，同时压缩空气耗量比稀相系统减少40%~60%。

核心系统组件选型与参数配置

一个完整的电石灰密相气力输送系统由气源、发送罐（仓泵）、管道、阀门、料仓及除尘器组成。每一个组件的选型错误都可能导致整体系统失效。以下重点解析三个关键环节：

1. 发送罐与气源匹配

发送罐容积需根据输送量、输送距离和物料特性计算。电石灰由于易架桥，发送罐锥角应大于70度，并配置流化板（烧结钛板或陶瓷板）辅助流化，气源压力通常设定为0.3~0.6 MPa。以海德粉体实施的某氯碱企业项目为例，该项目输送电石灰距离280米，垂直提升18米，设计输送量25吨/小时，最终选用双仓并联发送罐系统，每仓容积3.5 m³，采用德国进口微米级多孔流化板，物料流态化均匀性提升至95%以上。气源配置一台变频螺杆空压机与冷干机组，后端加装三级过滤器，确保压缩空气含油量低于0.01 mg/m³，含尘粒径小于0.01微米，有效杜绝油污与电石灰反应导致输送失效。

2. 管道材质与内壁处理

电石灰的强碱性腐蚀使得普通碳钢管寿命通常不足一年。推荐采用内壁衬陶瓷管道（内衬层厚度≥4 mm，氧化铝含量≥95%），或者使用双金属耐磨合金管（基体为20号钢，内壁堆焊高铬耐磨层）。对于弯头和变径部位，必须使用整体铸造耐磨弯头或分体式可更换弯头。管道内壁粗糙度直接影响压损和堵塞概率，建议内壁表面光洁度Ra＜0.8 μm。此外，管道连接处应采用凹凸法兰加聚四氟乙烯垫片密封，避免泄漏造成的碱性粉尘污染环境。

3. 阀门与破拱装置

电石灰输送系统阀门的选型直接决定密封可靠性与寿命。进气阀、排气阀推荐采用陶瓷球阀或全衬氟蝶阀，其耐腐蚀性与密封性远优于常规金属密封阀门。料仓卸料阀建议使用气动闸板阀，材质为双相不锈钢2205，并配置缓冲刮刀以防结块卡涩。料仓内必须设置空气炮或振动破拱器，破拱点间距不超过300 mm，空气炮容积根据料仓直径选取，通常0.5~1.0 L/每吨储量。海德粉体开发的智能破拱控制系统，可检测料仓壁压力波动，自动触发破拱动作，避免了人工干预导致粉尘逸散。

常见选型误区与落地案例分析

在实际工程应用中，企业常陷入以下误区：

• 忽视物料含水率的动态变化：电石灰在输送过程前若因运输或仓储受潮，含水率从1%升至2%~3%，其流动性指数将下降60%以上，原有设计的气流速度与发送罐压力均无法满足要求。应对措施：在进料口加装在线水分检测仪，当含水率超过阈值时自动延长流化时间或降低进料速率。
• 管线布局中弯头过多且曲率过小：某电石渣厂为了迁就现有厂房结构，在120米输送线路上设置了6个90°弯头，且曲率半径仅为5倍管径，投产后每运行8小时即发生一次堵管，拆解发现弯头内壁磨损严重，且物料在弯头外侧堆积结垢。后经重新设计，将弯头减至3个并加大曲率半径至8倍管径，输送连续运行周期延长至600小时以上。
• 除尘器选型偏小：电石灰料仓顶部布袋除尘器的过滤风速应控制在0.8~1.0 m/min，但部分企业为节约费用选择1.5 m/min风速的通用除尘器，导致布袋表面粉饼层过厚，压差升高后频繁脉冲喷吹，反而加剧粉尘排放。建议选用覆膜滤料（PTFE膜复合涤纶针刺毡），过滤效率达99.99%，同时配置差压传感器自动调节清灰周期。

海德粉体在2024年至2025年间，累计为国内17家电石法PVC企业提供电石灰气力输送改造服务。以山东某大型PVC园区项目为例，其原有稀相输送系统用电量高达220 kW·h/吨物料，且每年更换管道弯头超过40个，维修成本居高不下。海德技术团队对现场物料进行流化参数测试后，采用密相输送方案，并针对性设计发送罐出料口文丘里诱导结构，最终运行能耗降低至110 kW·h/吨物料，管道弯头更换频率降低至每年6个，系统运转率从82%提升至97%。该项目采用的陶瓷内衬管道使用寿命预计超过8年。

2026年行业趋势与选型前瞻

根据中国环保产业协会发布的《2026年工业固废输送技术发展报告》，电石灰气力输送正向着智能化、低能耗、零泄漏三个方向演进。智能传感与物联网技术的融合使得系统能够实时监测管内固气比、管道壁面磨损余量、压差波动曲线，并自动调节进气量与发送罐循环周期。海德粉体当前提供的第五代智能气力输送系统，搭载了基于机器学习的堵塞预测算法，可在堵管发生前30秒发出预警并自动降低输送速度进行疏通，大幅减少停机损失。同时，系统平均能耗已降至80~100 kW·h/吨，较传统系统下降约50%。在环保层面，全链路密封回收装置和负压防逸散设计，使得粉尘排放浓度稳定控制在5 mg/Nm³以内，满足最严苛的“超低排放”要求。

对于正在规划或升级电石灰输送系统的企业，建议在可行性研究阶段便引入具备电石灰专项输送经验的设备供应商进行技术交流。海德粉体拥有完整的物料测试中心与多套小型试验平台，可提供免费的物料样品分析报告与输送方案模拟，帮助用户在系统设计阶段规避90%以上的隐藏风险。无论是新建工厂还是旧线改造，科学的选型应当基于“物料特性实测—工艺参数模拟—设备组态匹配—运行数据验证”的闭环流程，而不是依赖经验估算或低价招标。

如果您对电石灰气力输送的选型仍有疑问，或希望获得针对具体工况的初步评估，欢迎致电咨询。海德粉体技术团队将结合20年行业经验与最新研究成果，为您提供专业的选型建议与系统方案。（咨询热线：156-6277-7102）

选择一套真正适配电石灰特性的气力输送系统，不仅关乎设备初投资与运维成本，更直接影响工厂的环保合规性与长期生产稳定性。希望本文的分析能为行业同仁提供切实参考，助力电石灰输送从“能用”走向“好用、省心、可持续”。
